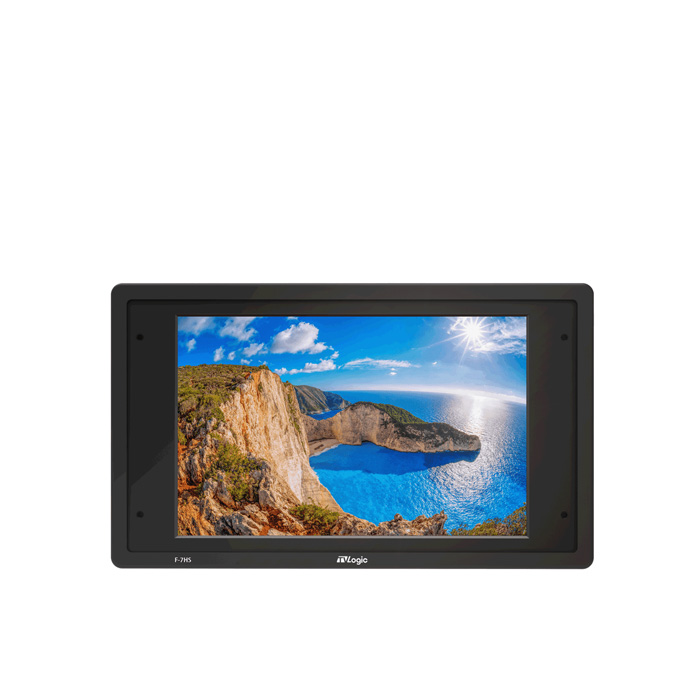

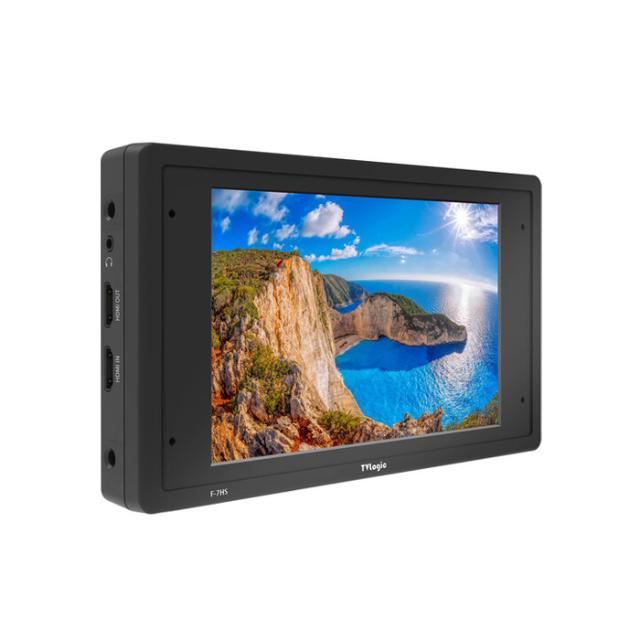

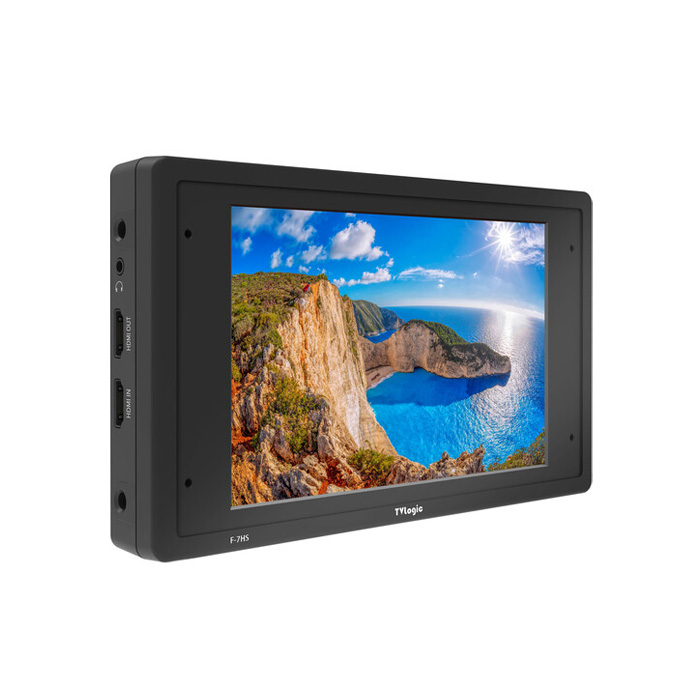

TVLogic 7" F7-HS

TVLogic F-7HS 7" High Luminance LCD Field Monitor

• Juster farveindstillinger for optimal billedvisning
• Viser metadata fra ARRI ALEXA, inkl. objektiv- og eksponeringsdata
• Indlæs brugerdefinerede LUT-filer for tilpasset farve grading
• Forudindstillede LUT'er til ARRI, Sony, Canon og RED
• Automatisk skærmvending med indbygget gyrosensor
• Overvåg lysstyrke, farvebalance og signalstyrke
• Fremhæver skarpe områder for præcis fokusering
• Advarer om signaler uden for det ønskede niveau.
• Juster billedformat efter behov.
• Overvåg op til 16 lydkanaler via SDI og 2 via HDMI.
• Understøtter både VITC og LTC-formater.
• Frys billedet for detaljeret inspektion.
• Viser kun blå kanal for præcis farvekalibrering.
• Kontroller blanking-områder og signalinterval.

F-7HS er en 7" feltmonitor med en opløsning på 1920x1080, der leverer en maksimal lysstyrke på 1800 nits. Den avancerede billedbehandlingsmotor sikrer forbedret skarphed og en peaking-boost-funktion, som gør det nemmere at fokusere præcist.

Avanceret Farvejustering (OSD)
F-7HS tilbyder en række farvejusteringsmuligheder, der giver brugeren mulighed for at overvåge videosignalet under optimale indstillinger.

ARRI Kamerastatus
Funktionen viser metadata fra ARRI ALEXA-kameraet direkte på skærmen, herunder information om kameraindstillinger og objektivdata såsom brændvidde, blænde og projektets billedhastighed (FPS), eksponeringstid og hvidbalance.

Brugerdefineret 3D LUT Import
Brugere kan importere deres egne 3D LUT-filer fra farvegraderingsværktøjer og anvende dem på monitoren. Dette gør det nemt at overvåge tilpassede looks og sammenligne forskellige graderinger direkte på settet.

Forudindstillede Kamera-LUT'er
F-7HS leveres med integrerede LUT'er til de største kameramærker, som kan anvendes på live videosignalet:

• ARRI: Log-C
• Sony: S-Log1, S-Log2, S-Log3
• Canon: C-Log
• RED: RED Gamma 3, RED Gamma 4

H/V Flip
Skærmen kan vendes både horisontalt og vertikalt manuelt. Den indbyggede gyrosensor registrerer automatisk, hvis monitoren vendes på hovedet, og justerer billedet derefter.

Waveform
Monitoren understøtter flere waveform-tilstande, herunder Waveform Wide, Waveform Full og Waveform YCbCr, hvilket giver detaljeret overvågning af signalets lysstyrke og farvebalance.

Luma (Y') Zone Check
Denne funktion analyserer lysstyrkeniveauet (Y') i billedet og fremhæver de valgte områder på skærmen. Hvert pixels lysstyrke vises som en bestemt farve eller et zebra-mønster, baseret på skalaen til højre på skærmen.

VectorScope
VectorScope-funktionen viser farvekomponenterne B-Y og R-Y som et XY-diagram. Skærmen viser forskellige typer VectorScopes afhængigt af, om signalet er SD eller HD, med tydelige 100 % og 75 % skalaer.

Focus Assist
Focus Assist fremhæver skarpe områder med farvede kanter, hvilket gør det lettere at opnå præcis fokus – især nyttigt ved optagelser med lav dybdeskarphed.

Range Error
Funktionen analyserer luminans (Y') og chroma (C') og advarer, hvis signalet overstiger de angivne minimums- eller maksimumsværdier ved at få de berørte pixels til at blinke. Dette hjælper med at identificere uønskede signalniveauer og sikre korrekt eksponering.

Brugerdefineret Billedformat (Aspect Ratio)
Brugeren kan justere billedets bredde og højde for at vise det i et tilpasset format.

Markerfunktioner
F-7HS tilbyder flere markeringsmuligheder, såsom Center Marker, Safety Area, Fit Marker, Marker Mat, samt justering af farve og tykkelse på markørerne.

Zoom
Indgangssignalet kan forstørres fra 0 % til 90 % for en tættere visning af detaljer.

Lydniveau-Måler
Monitoren viser niveauet af indlejrede lydsignaler fra SDI og HDMI, med understøttelse af op til 16 kanaler via SDI og 2 kanaler via HDMI. Brugeren kan justere visningen efter behov:

• Kanalvalg
• Justerbar retning (vandret, lodret)
• Gruppér kanaler
• Justerbar størrelse (lille, stor)

Tidskodevisning
Monitoren kan vise tidskodeinformation på skærmen og understøtter både VITC og LTC formater.

Freeze Frame
Denne funktion giver mulighed for at fryse billedet på skærmen for nærmere inspektion.

Blue Only / Mono
Viser kun den blå kanal eller et monokromt billede. Dette bruges til at justere farvetoner og mætning ved hjælp af SMPTE Color Bar. Ved at vise den blå kanal kan man justere farver og nuancer, så magenta og cyan fremstår med samme lysstyrke, og grå og blå matcher.

H/V Delay
Funktionen gør det muligt at kontrollere billedets blanking-områder og synkronisere signaler ved at vise de vandrette og lodrette intervaller midt på skærmen.

In the Box:

• 1 x TVLogic F-7HS 7" High Luminance LCD Field Monitor
• 1 x D-tap Kabel
• 1 x Camera mount
